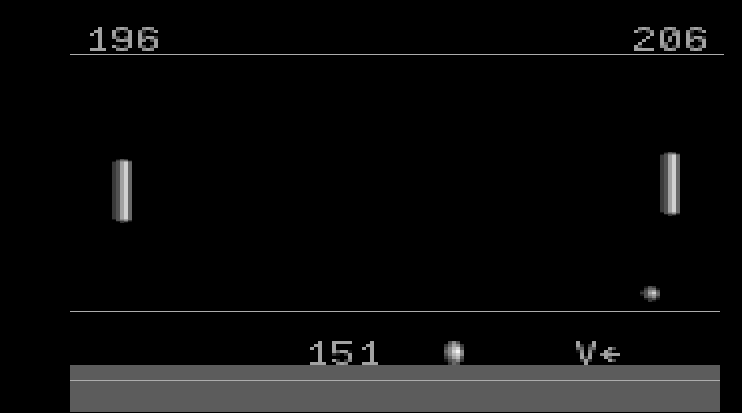

VGA-Pong via GPIO auf einem 8051
Cypress FX2-Emulator v0.2.1 (GPL) & Spiel (GPL): emu-0.2.1.tar.bz2 (39 KB)
break exec at-c 3x8-bit max. color value -d increase debug info -f fullscreen mode -g gamma correction [1.0] -i load .ihx program file -n iff not zero, disables graphic and executes up to this cycle nr -s specify instruction rate in kHz [12000] -h print this help message]]>
README:
VGA-Kanal --|--|____|-\ | 330R 165R 165R 165R 165R U_VGA | 75R | ----- | ----- --- | --- Damit lässt sich ausgehend von einer Ausgangsspannung von 3,3V des FX2 und dem definierten Eingangswiderstand eines VGA-Monitors von 75Ω eine Spannung zwischen 0V (entspricht IOB[4:0] = 0) und rund 1V (bei IOB[4:0] = 31) erzeugen, wie sich unter Zuhilfenahme des bestimmten Ausgangswiderstandes des R2R-Netzwerks von R (hier 165Ω) ausrechnen lässt: U_VGA = IOB[4:0] / 2^5 * 3,3V * 75Ω / (165Ω + 75Ω) VESA scheint für VGA eine Peak-to-Peak-Spannung von 0,7V auf den Farbeingangskanälen zu spezifizieren, wobei sich modernere Monitore ein Signallevel von maximal 0,7V wünschen, wohingegen es bei älteren Monitoren, die noch ein sogenanntes Sync-on-Green-Feature beinhalten, 0,3V bis 1V ist (damit die Synchronisations-Informationen in 0V bis 0,3V liegen können). Sync-on-Green unterstützt Pong auch, jedoch muss es dafür mit einem gesetztem Makro neu kompiliert werden (siehe vga/Makefile, setze CFLAGS = -DSYNC_ON_GREEN). Der Emulator ist bisher bloß auf digitale Werte aus dem Intervall [0,21] ausgelegt, was 0V bis 0,7V entspricht. Für Sync-on-Green müsste ein Zwischenschritt vor periph_update_vga eingefügt werden. Es empfehlen sich für obigen Digital-to-Analog-Converter Metallfilmwiderstände, die eine höhere Genauigkeit (nur bis zu 1% Abweichung) als die verbreiteteren Kohleschicht-Widerstände aufweisen, denn vor allem Abweichungen bei den Widerständen für die höherwertigen Bits können die Gesamtgenauigkeit des R2R- Netzwerks empfindlich stören. Beschreibung des Emulators ~~~~~~~~~~~~~~~~~~~~~~~~~~ Eine detaillierte Beschreibung des Emulators gibt es an dieser Stelle noch nicht. Der Code ist (wie so oft) die Dokumentation. - emuliert nötige Register und FX2-spezifische Features (mit einem 'cy' enthaltenden Kommentar markiert im Code): - Data-Pointer - zwei Auto-Pointer (cy) - verringerte Delay-Cycles für Instruktionen MOVX a, @dptr; MOVX @dptr, a (cy) - 64KB von-Neumann Speicher (cy) (ebenfalls für schnelleres MOVX nötig) - emuliert alle nötigen Instruktionen (DA -- decimal adjust [4] bspw. nicht) inklusive deren Instruktionszyklenlänge (cy) (wichtig für VGA-Timings) - benutzt SDL zur Darstellung des Bildes / Input-Event-Verarbeitung - setzt >= Pentium-M mit rund 1 GHz zum flüssigen Spielen voraus (obwohl schon leicht optimiert), da Pong wegen der VGA-Timings rund 170000 Instruktionszyklen pro Frame benötigt Ich habe versucht, den Emulator in verschiedene "Ebenen" einzuteilen: - die Kern-Ausführungseinheit (Funktion exec() und struct cy_cpu) - die Board- bzw. CPU-Inkarnationsspezifika (exec_done(), struct platform und Callbacks für special-function-registers (SFRs) und external RAM und Code memory (XDATA und XCODE)) - die Anwendungsdetails und Behandlung der Outputs der emulierten CPU (struct periphals und die Zeichen-Routinen ab den Funktionen periph_update_vga() und periph_update_led()) Diese Einteilung wurde vorgenommen, um logisch nicht zusammengehörige Teile zu separieren, diese damit austauschbar und einzeln anpassbar zu machen, ohne viele Details der anderen Ebenen zu kennen. Durch diese recht grobe Trennung lassen sich größere Ebenen-spezifische Optimierungen erreichen ohne den Überblick zu verlieren. Eine Beschreibung des Speicherlayouts und allgemein dieses Chips findet sich im Technical Reference Manual zum FX2 [3] sowie auch in einer Seminararbeit [5] von mir. Im TRM, Kapitel 12 und bei [6] können die Instruktionen, die der 8051 versteht, sowie die SFRs nachgeschlagen werden. Der FX2 implementiert die Instruktionen mit teils verschiedener Ausführungszeit vom originalen 8051 oder auch Konkurrenzprodukten (wie bspw. Dallas DS80C320), weshalb das beigelegte Pong und auch der Emulator (vorerst) als speziell für den FX2 gebaut zu verstehen sind. Autor des Emulators und dieses Pong-Spiels ist Franz Brauße. [1] http://www.ztex.de/usb-1/usb-1.0.e.html [2] http://sdcc.sf.net/ [3] http://www.cypress.com/?docID=27095 [4] http://linux.die.net/man/1/gtf [5] http://karlchenofhell.org/uni/uc.pdf [6] http://www.keil.com/support/man/docs/is51/is51_instructions.htm [7] http://libsdl.org/]]>
